KN250 - nagłośnienie średniej sali konferencyjnej z 6 głośnikami

KN250 to stacjonarny zestaw nagłośnienia do średnich sal konferencyjnych, wyposażony w mikser audio, dwukanałowy wzmacniacz mocy 2 × 125W oraz sześć głośników naściennych.

Zastosowanie sześciu głośników umożliwia rozłożenie nagłośnienia wzdłuż sali, zamiast skupiania całego dźwięku przy ekranie.

Głośniki naścienne można zastąpić sufitowymi lub zastosować konfigurację mieszaną, np. cztery naścienne i dwa sufitowe.

Nagłośnienie konferencyjne KN250 współpracuje z systemami dyskusyjnymi, mikrofonami przewodowymi i bezprzewodowymi, komputerami oraz urządzeniami do odtwarzania prezentacji multimedialnych.

Zestaw może również obsługiwać dźwięk podczas wideokonferencji i transmisji internetowych. Do miksera można podłączyć odbiorniki mikrofonów bezprzewodowych, jednostkę centralną systemu dyskusyjnego lub inne źródła sygnału audio.

KN250 pracuje w technice niskoimpedancyjnej. Dobór głośników, ich rozmieszczenie oraz sposób połączenia należy dostosować do wymiarów i warunków akustycznych sali.

    Zastrzegamy, że nie dostarczamy poniższego nagłośnienia bez systemów mikrofonowych.

Zestaw nagłośnienia konferencyjnego średniej mocy KN250

Zestaw nagłośnienia przeznaczony jest do:

  • Sal konferencyjnych o szerokości 4-6m. i długości 8-12m.
  • Sal konferencyjnych z istniejącym nagłośnieniem konferencyjnym,
    ale KN250 będzie pracować jako dodatkowe nagłośnienie multimedialne
    (do odtwarzania plików prezentacji wideo z montażem głośników przy ekranie).
  • Jako nagłośnienie w niewielkich salach wykładowych.
  • Z głośnikami sufitowymi - do małych, ale wysokich sal konferencyjnych.
  • Do małych klubów muzycznych, klubów fitness, sal zabaw dziecięcych, itp.
  • Jak każde nagłośnienie, nadaje się do współpracy z systemami wideo-konferencji i transmisji.
    Konferencyjny zestaw nagłośnienia zawiera:
  • Mikser 4-wejściowy  V440   1szt.
  • Cyfrowy wzmacniacz mocy 2x125W/4Ω  S200D   1szt.
  • Głośniki naścienne, 60W/8Ω, 35-20 000Hz.  W8   6szt.
    lub głośniki sufitowe ruchome, 60W/8Ω, 50-20 000Hz.  E65   6szt.
    Ten zestaw głośników (kolumn) to nasz przykład. Wzmacniacz pozwala na stosowanie
    zupełnie innych głośników (kolumn) - zadzwoń, poradzimy.

    Do zestawu można podłączyć:
  • PC, laptop, tablet
  • odtwarzacz CD/DVD
  • dowolne mikrofony, w tym bezprzewodowe
  • przewodowy lub bezprzewodowy system dyskusyjny
  • rejestrator do nagrywania
  • sygnał do Internetu - wideokonferencja, streaming.

    PARAMETRY TECHNICZNE SKŁADNIKÓW:

1. MIKSER UNIWERSALNY, 4 wejściowy   V440

  • Pasmo przenoszenia: 20Hz - 20 000Hz.
  • Wejścia liniowe: 2 stereofoniczne
    gniazda: 2xRCA z tyłu urządzenia
    oraz 1xRCA na płycie czołowej.
  • Wejścia mikrofonowe: 2 gniazda Jack 6,3mm. (zbalansowane)
  • Regulacja charakterystyki dla wejść liniowych: wspólna, 2-punktowa.
  • Regulacja charakterystyki dla wejść mikrofonowych: indywidualna, 3-punktowa.
  • Wyjścia: 2 stereo, gniazda 2xRCA z regulacją poziomu sygnału.
  • Wyjścia do nagrywania i transmisji: podwójne gniazdo RCA.
  • Wyjście słuchawkowe: stereo Jack 6,3mm z regulacją.
  • Wskaźnik wysterowania: dioda LED (clip).
  • Zasilanie: 230V/50-60Hz.
  • Wymiary: 482x45x180mm., 1U.
  • Waga: 2,25kg.

2. WZMACNIACZ MOCY 125+125W/4Ω   S200D

  • Moc wzmacniacza: 2x125Wrms/4Ω, 2x75Wrms/8Ω
  • Pasmo przenoszenia: 20Hz - 20 000Hz
  • Dynamika: >100dB
  • Zniekształcenia: <0,05%
  • Wejścia uniwersalne: 1V/23kΩ, 4 gniazda RCA z tyłu urządzenia
  • Wejście uniwersalne: 90mV-1V/46kΩ miniJack 3,5mm z przodu urządzenia
  • Regulacja wzmocnienia: lewy kanał / prawy kanał
  • Wyjście głośnikowe: zaciski sprężynowe oraz gniazda Speakon
  • Wskaźniki LED: zasilanie, aktywacja zabezpieczenia, przeciążenie, clip
  • Zasilanie: 230V/50-60Hz/350VA
  • Wymiary: 482x44x268mm, 1U
  • Waga: 4,8kg.

3. GŁOŚNIKI NAŚCIENNE     W8   6szt.:

  • Moc: 60Wrms/8Ω.
  • Moc łączna głośników: 180+180Wrms/2,7Ω.
  • Pasmo przenoszenia: 35Hz. do 20 000Hz.
  • Głośniki: nisko-średniotonowy 20cm (8"), wysokotonowy 25mm (1") kopułkowy.
  • Dynamika: 90dB/1W/1m.
  • Max SPL: 106dB.
  • Obudowa: ABS (biała/czarna) wyposażona w obejmę montażową.
  • Złącza: zaciski sprężynkowe.
  • Wymiary (sz./wys./gł.): 245x378x306mm.
  • Waga: 5kg.

    INNE WERSJE POWYŻSZEGO ZESTAWU NAGŁOŚNIENIA:
      CENY są wyliczane po uzgodnieniu z Klientem rodzaju zestawu.

I. OPCJA: MIKSER + WZMACNIACZ + 6 GŁOŚNIKÓW SUFITOWYCH   E65:

  • Przeznaczenie: do wysokich sal (min. 3,5m.) z sufitem podwieszanym.
  • Zastosowano 6szt. głośników sufitowych, kierowanych.
  • Moc głośnika: 60W/8Ω. Konieczny demontaż trafa 100V.
  • Moc łączna głośników: 180+180Wrms/2,7Ω.
  • Połączenie głośników: niskoimpedancyjnie po 3 głośniki w obwodzie.
  • Pasmo przenoszenia: 50 - 20 000Hz. (dwudrożny).
  • Otwór montażowy: średnica 260 x 165mm (165mm - przestrzeń między-sufitowa).
  • Wymiary: średnica 280mm x 175mm. Waga: 2.4kg.

II. OPCJA: MIKSER + WZMACNIACZ + 4 KOLUMNY NAŚCIENNE   BS219:

  • Przeznaczenie: do luksusowych nagłośnień uniwersalnych.
  • Kolumny można zamontować na ścianach bocznych, pionowo lub poziomo.
  • Do sal wykładowych z pochyłą widownią - kolumny można zamontować poziomo pod sufitem i skierować w stronę uczestników.
  • W obu powyższych wypadkach konieczne będzie zastosowanie dedykowanych uchwytów.
  • Moc kolumny: 150W/8Ω
  • Moc łączna kolumn: 300+300Wrms/4Ω. Świetny "odstęp mocy" wzmacniacz-kolumny.
  • Połączenie kolumn: niskoimpedancyjnie po 2 kolumny w obwodzie.
  • Pasmo przenoszenia: 130 - 18 000Hz. (dwudrożny).
  • Montaż: zastosuj własne, niezbędne zaczepy - w zależności od konfiguracji.
  • Wymiary: 146x171x597mm Waga: 7kg.

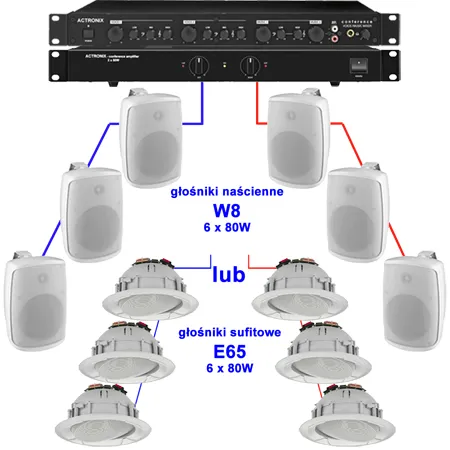

stacjonarne nagłośnienie konferencyjne - multimedialne KN250
zestaw nagłośnienia konferencyjnego KN250

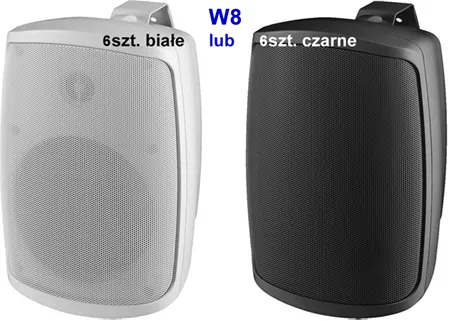

głośnik naścienny do KN250
głośnik do montażu naściennego (6szt.)

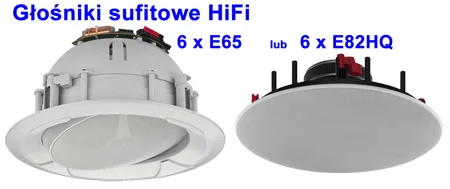

głośnik do montażu sufitowego, ruchomy
głośniki wpustowe, sufitowe, (6szt.)

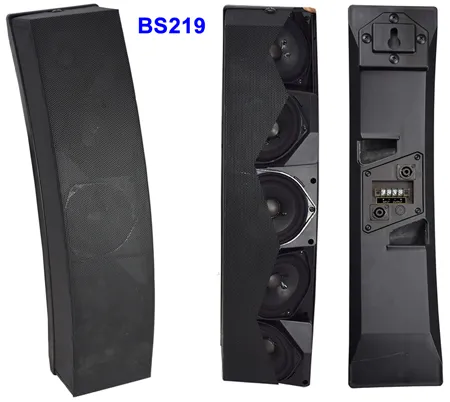

kolumny głośnikowe do montażu naściennego
Kolumny naścienne 150W (4 do 6szt.)

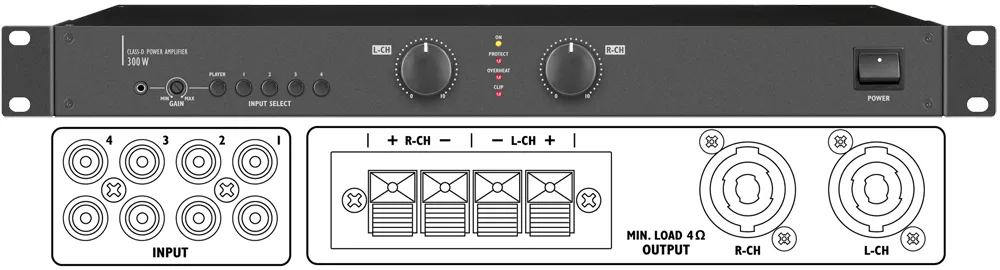

    Wzmacniacz cyfrowy do nagłośnienia KN250 - S200D, płyta czołowa i tylna
wzmacniacz konferencyjny KN250, przód i tył

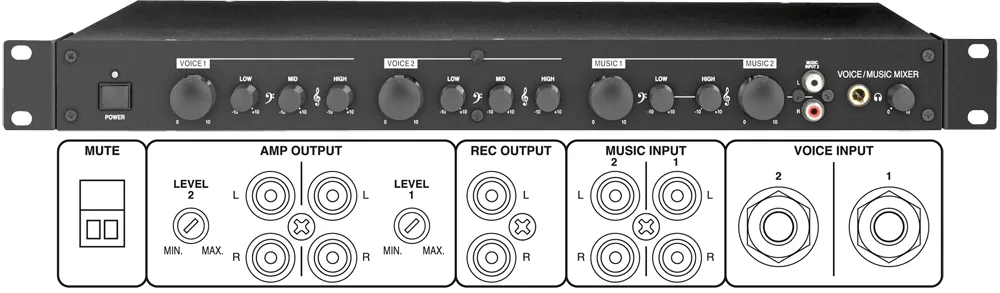

    Mikser 4-wejściowy do nagłośnienia KN250 - V440, płyta czołowa i tylna
mikser konferencyjny do KN250, przód i tył

Instalacja nagłośnienia KN250 - rozmieszczenie i łączenie głośników

Nagłośnienie sali konferencyjnej z sześcioma głośnikami można wykonać w układzie trzech głośników na lewej i trzech na prawej stronie pomieszczenia. Takie rozmieszczenie pozwala rozprowadzić dźwięk wzdłuż sali, również do miejsc oddalonych od ekranu projekcyjnego.

W podstawowej konfiguracji KN250 stosujemy sześć głośników naściennych W8 o impedancji 8Ω każdy. Trzy głośniki połączone równolegle tworzą obciążenie około 2,67Ω na jeden kanał wzmacniacza S200D. Wzmacniacz został przez nas sprawdzony w tej konfiguracji obciążenia.

Chociaż nominalne parametry wzmacniacza podawane są dla obciążenia 4Ω, w zestawie KN250 stosujemy również opisane połączenie trzech głośników 8Ω na kanał. Nie należy jednak traktować tego jako ogólnej zasady dotyczącej innych wzmacniaczy.

Głośniki naścienne można zastąpić głośnikami sufitowymi lub zastosować instalację mieszaną, np. cztery głośniki naścienne i dwa sufitowe. Ostateczny wybór zależy od wysokości sali, rodzaju sufitu i rozmieszczenia uczestników.

W przypadku głośników sufitowych wyposażonych w transformator 100V, przy pracy z wyjściem niskoimpedancyjnym transformator należy odłączyć po jego stronie wtórnej. Przewód ze wzmacniacza podłącza się do odpowiednich zacisków układu głośnikowego, z pominięciem transformatora 100V. Modyfikację powinien wykonać instalator znający konstrukcję danego głośnika.

Do połączenia głośników KN250 stosujemy przewody o przekroju co najmniej 2 × 1,5 mm², a w zależności od długości instalacji również 2 × 2,5 mm². Długość przewodów należy określić oddzielnie dla lewego i prawego kanału, uwzględniając odcinki pomiędzy kolejnymi głośnikami.

Podczas montażu należy zachować jednakową polaryzację połączeń wszystkich głośników. Dotyczy to zarówno przewodów doprowadzonych od wzmacniacza, jak i połączeń pomiędzy kolejnymi głośnikami.

Nagłośnienie konferencyjne KN250 a wideokonferencje i streaming

Transmisja internetowa konferencji nie wymaga stosowania specjalnych mikrofonów przeznaczonych wyłącznie do streamingu. Do rejestracji i transmisji można wykorzystać sygnał z odpowiednio podłączonego miksera audio, systemu dyskusyjnego lub odbiornika mikrofonów bezprzewodowych.

O możliwości współpracy urządzeń decydują przede wszystkim ich wejścia i wyjścia audio, poziomy sygnałów oraz sposób połączenia z systemem transmisyjnym. Mikrofony analogowe i cyfrowe mogą być wykorzystywane podczas wideokonferencji, jeżeli cały tor audio jest prawidłowo skonfigurowany.

KN250 można wykorzystać również jako dodatkowe nagłośnienie multimedialne sali konferencyjnej, w której funkcjonuje już system mikrofonowy. Pozwala to odtwarzać materiały wideo i prezentacje dźwiękowe bez konieczności zastępowania istniejącego systemu dyskusyjnego.

Ten zestaw przeznaczony jest do średnich sal konferencyjnych

W naszej ofercie dostępne są również większe i mniejsze nagłośnienia
