Przeznaczona do zasilania i zarządzania mikrofonami a także przełączaniem kamer i ustawianiem ich pozycji.
Rola urządzenia w systemie konferencyjnych mikrofonów przewodowych z kamerami
Ten typ jednostki pracuje cyfrowo identyfikując załączony mikrofon po to, by sterować obrazem z kamer oraz ich naprowadzaniem.
Urządzenie przełącza do 4 kamer AHD, ale wyposażone w specjalny sterownik-rejestrator obsłuży również kamery IP lub HDMI.
Generuje też kody sterujące kamerami ruchomymi w popularnych protokołach PELCO i Visca.
W systemie mogą pracować maksymalnie 4 kamery, w tym kamery różnych typów, np. ruchome i statyczne.
Zadania obróbki sygnałów audio, jakie wykonuje jednostka centralna w zestawie konferencyjnym
Jednostka centralna zasila mikrofony przewodowe, miksuje sygnał z mikrofonów i dopasowuje poziom sygnału audio do potrzeb nagłośnienia, nagrywania oraz streamingu.
Jeżeli zastosujemy ją w zestawie z mikrofonami konferencyjnymi zawierającymi głośniki, to wzmacniacz wbudowany w jednostkę zasila te głośniki.
Ważną funkcją jest możliwość uporządkowanego sterowania dyskusją (a nawet udzielania głosu), w tym reagowania na przycisk priorytetu w mikrofonie Przewodniczącego

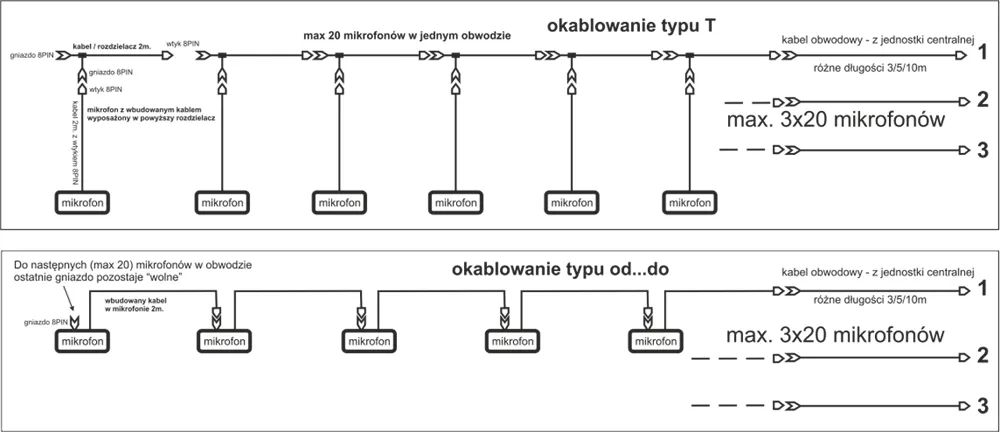

Konfiguracja okablowania w przewodowym systemie dyskusyjnym
Przewodowe mikrofony konferencyjne łączone są w trybie od‑do mikrofonu. Czyli poprzedni mikrofon zasila następny mikrofon. Ostatni mikrofon w obwodzie nie jest nigdzie podłączany.
Ograniczeniem pozostaje przede wszystkim maksymalna liczba mikrofonów obsługiwanych przez jednostkę centralną (zazwyczaj max 60) oraz najwygodniejsze rozłożenie kabli.
Choć okablowanie wydaje się uciążliwe i nieestetyczne, to odpowiednio ukryte okablowanie nie stanowi problemu. Po połączeniu elementów system tworzy uporządkowany ciąg okablowania, co ułatwia jego organizację.
Poświęcony czas na montaż i demontaż zestawu nie zajmuje dużo więcej czasu niż w systemach bezprzewodowych, uwzględniając ładowanie akumulatorów.
Nasi doradcy przed wyborem rodzaju systemu zawsze doradzą i wypracują z Klientem odpowiedni zestaw.
Programowanie jednostki centralnej BKR BLS‑U450M
Do tych zadań wyposażono urządzenie w manipulator wraz z wyświetlaczem LCD.
Programowania można też dokonywać za pomocą komputera przez złącze DSUB i wbudowaną aplikację.
Programujemy tylko wówczas, gdy zmieniamy salę konferencyjną, szczególnie pracę kamer.
Programowanie jest bardzo proste i nie jest konieczne, jeżeli nie używamy zespołu kamer w różnych salach.
Jednostka centralna przewodowych systemów konferencyjnych BKR BLS‑U450M
Rola jednostki konferencyjnej w systemie mikrofonowym
- Zadania podstawowe:
zasilanie mikrofonów
miksowanie dźwięku z mikrofonów
przekazywanie dźwięku do głośników w mikrofonach
dopasowanie sygnałów wyjściowych do standardów audio
przekazywanie audio do strumienia transmisji internetowej
sterowanie zasadami pracy mikrofonów
sterowanie obrazem z kamer ruchomych lub zwykłych
sterowanie ruchem i pozycjami kamer konferencyjnych. - Obsłuży do 60 mikrofonów z możliwością powiększenia ich ilości.
- Wyświetla stan systemu, menu i stanu programowania.
- Opcja: udostępnia cyfrowy strumień audio USB.
- Opcja: wyposażona w zestaw dodatkowych mikrofonów bezprzewodowych.
- Wykonana zgodnie ze standardami CE oraz RoHS.
Programowane tryby pracy porządkują dyskusję:
- Tryb FREE: wszystkie mikrofony mogą być załączone.
- Tryb LIMIT: ustawiamy w systemie ilu Delegatów może włączyć mikrofon (1-6).
- Tryb FIFO (kolejkowanie): włączany mikrofon ‑ wyłączy pierwszy załączony mikrofon.
- Tryb LIFO (kolejkowanie): włączany mikrofon ‑ wyłączy poprzednio załączony mikrofon.
- Tryb APPLY (udzielanie głosu): Przewodniczący załącza mikrofon Delegata.
Działanie tej funkcji jest możliwe, gdy wyposażymy zestaw w mikrofon specjalizowany.
Zamiast standardowego mikrofonu Przewodniczącego stosujemy BLS‑4516C lub BLS‑4518C. - Prowadzący, używając przycisku priorytetu, może wyłączyć w każdym trybie pozostałe mikrofony.
Parametry jednostki centralnej BKR BLS‑U450M
- Pasmo przenoszenia: 100Hz - 12,5kHz
- Maksymalna ilość obsługiwanych mikrofonów: 60, z dodatkowym zasilaczem 250
- Sterowanie obrazem maksymalnie 4 kamer AHD (możliwy inny typ kamer, np. IP)
- Sterowanie i programowanie ruchu do 4 kamer w protokole PELCO, VISCA
- Przyłącze mikrofonów systemu: 3+1 gniazda DIN 8PIN, w komplecie 10m. kabel obwodowy

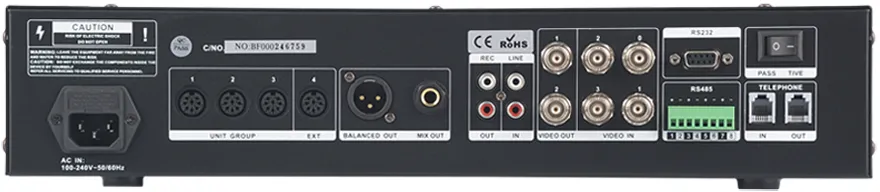

3 gniazda służą do podłączenia mikrofonów a czwarte do zasilacza rozszerzającego. - Gniazda wejść/wyjść urządzeń zewnętrznych:
1 gniazdo XLR: 300Ω wyjście do nagłośnienia (zbalansowane)
1 gniazdo Jack 6,3mm. 400Ω wyjście do nagłośnienia (nie zbalansowane)
2 gniazda RCA: 200Ω do nagrywania i linia
2 gniazda RCA: 50kΩ wejście line i podkład audio
2 gniazda RJ do połączenia telefonicznego
1 gniazdo DATA: do ustawień systemu z komputera - Wbudowany automatyczny cyfrowy limiter sprzężeń akustycznych
- Kabel zasilania: odłączany

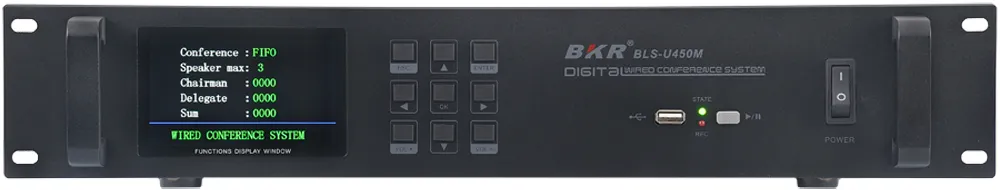

- Płyta czołowa zawiera:
wyświetlacz LCD i przyciski programatora
rejestrator audio USB - Język programatora menu: angielski
- Programowanie: klawiszami w jednostce lub z komputera
- Stosunek sygnał/szum: >100dB (1kHz. THD1%)
- Zasilanie: 230V/50-60Hz
- Obudowa metalowa, w standardzie rack 19"/2U, 485x390x85mm (93mm z nóżkami)
- Waga: 5,5kg.
W komplecie z jednostką BKR BLS‑U450M dostarczamy:
- Kabel zasilania 230V.
- Przewód audio Jack/Jack 6.3 1m.

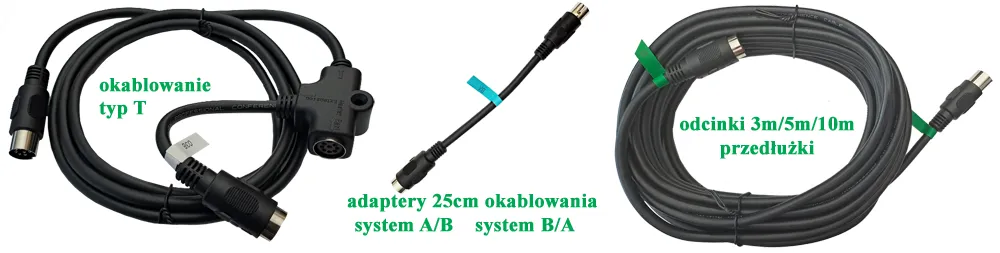

- Kabel obwodowy 10m.
Można go wymienić na 3 lub 5m. - 3 adaptery okablowania A/B (elementy wymagane!)
- Instrukcję obsługi.
- Inne drobne elementy, w tym niezbędne kable audio.
