Dodatkowe podzespoły do przewodowych mikrofonów konferencyjnych.

Dostarczamy kompletne zestawy z okablowaniem podstawowym.

Kilka uwag o dodatkowych elementach.

W komplecie z jednostką centralną dostarczamy kabel obwodowy 10m
Czasami jest konieczność przedłużenia kabla pomiędzy mikrofonami.
Zazwyczaj zestaw mikrofonów należy podłączyć do nagłośnienia, rejestracji i streamingu.
Dobrze jest uzupełnić system przewodowy o 2 mikrofony bezprzewodowe, do ręki.
Mikrofony przeważnie potrzebują nagłośnienia, choć w małych salach wystarczy aktywna kolumna odsłuchowa.
Gdy system będzie zawierał kamery, należy bardzo dokładnie przemyśleć projekt.
Jeżeli zestaw ma być przenośny, potrzebne są kontenery.

Nasze systemy konferencyjne współpracują z każdym nagłośnieniem i z każdym sprzętem audio.

Przy sprzedaży zestawów mikrofonowych zawsze dopytujemy o potrzebne elementy.
Jeżeli są to drobne elementy, dodajemy je bezpłatnie.

Okablowanie do systemów mikrofonowych.

Przedłużki oraz adaptery okablowania.

Przykład połączeń mikrofonów w sali konferencyjnej

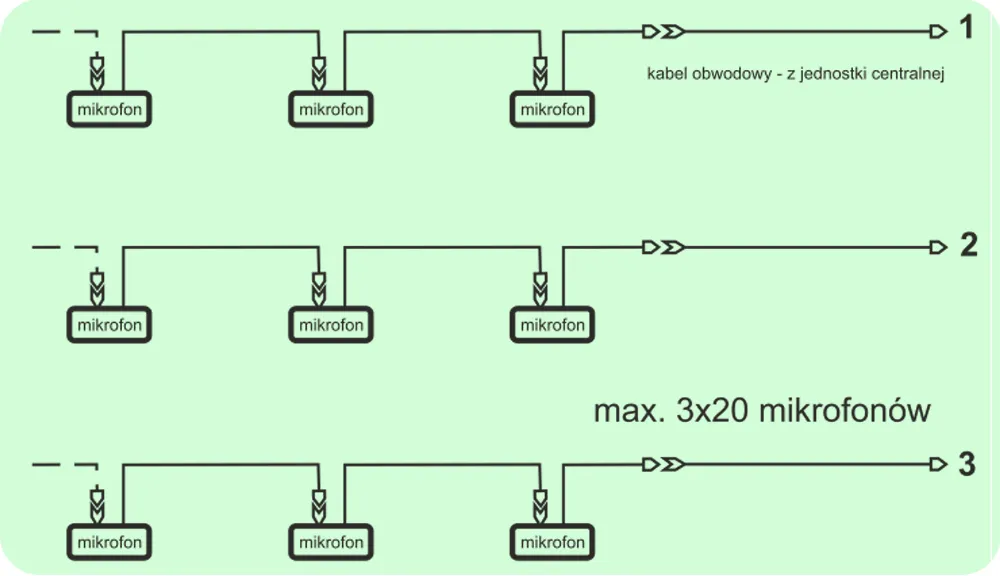

Przykład połączenia mikrofonów,
od - do mikrofonu

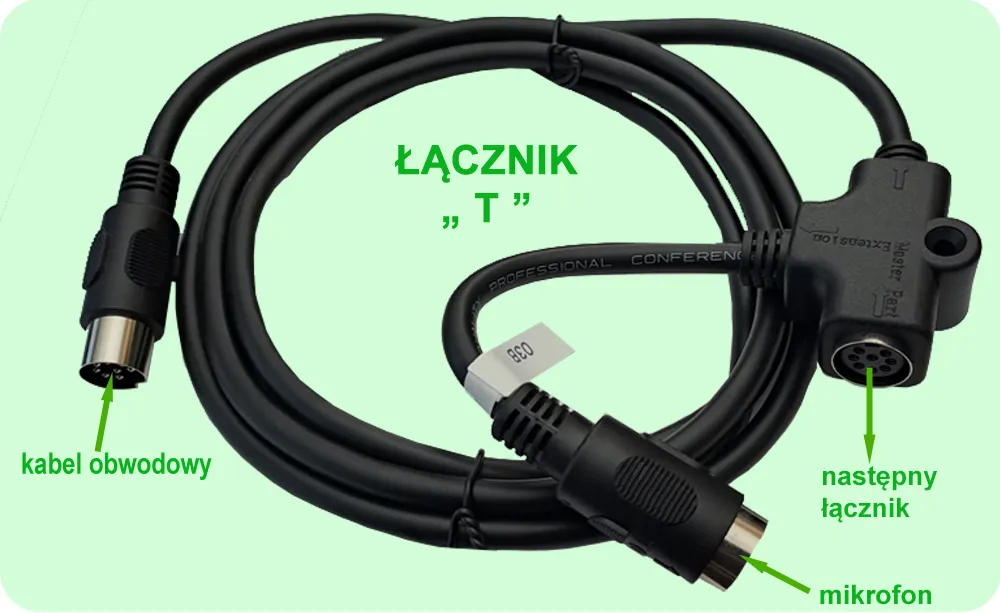

Łącznik w okablowaniu typu T.

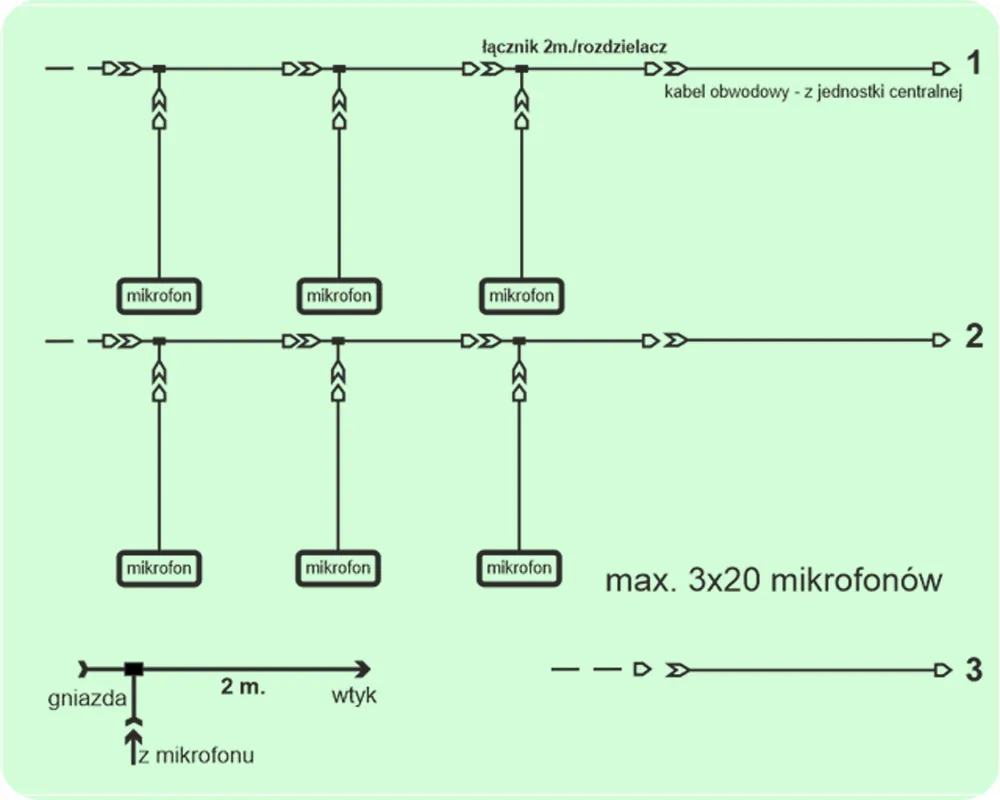

Okablowanie typu T za pomocą dodatkowych odcinków kabla

System mikrofonowy z okablowaniem
typu T.

Kilka uwag o okablowaniu mikrofonów konferencyjnych.

Sposoby łączenia mikrofonów.

Co to jest obwód mikrofonów?
Jest to zespół połączonych ze sobą mikrofonów zasilanych kablem obwodowym z jednostki centralnej. W jednym obwodzie może być od 1 do 20 mikrofonów. Mikrofon Przewodniczącego umieszczamy w dowolnym miejscu obwodu. Każdy z obwodów nie musi zawierać jednakowej ilości mikrofonów.
Ostatni mikrofon w obwodzie nie jest nigdzie dalej łączony.
Jednostki centralne zawierają 3 gniazda obwodowe. Jeżeli jest potrzeba zastosowania większej ilości obwodów, stosujemy specjalne rozdzielacze.
Co to jest kabel obwodowy?
Jest to przewód biegnący od jednego z trzech gniazd jednostki centralnej do pierwszego mikrofonu w obwodzie.
W komplecie z jednostką centralną jest kabel obwodowy 10m, ale można go zamienić na krótszy. Przedłużanie kabla obwodowego, choć możliwe, nie jest wskazane. Prosimy to uzgadniać z nami.
Dalej mikrofony są łączone w systemie od‑do lub w systemie T.
Rodzaje okablowania w systemach konferencyjnych:
OKABLOWANIE "od-do": mikrofony zawierają wbudowany kabel 2m zakończony wtykiem a w jego podstawce wbudowane jest gniazdo dla następnego mikrofonu.
Kabel pierwszego mikrofonu w danym obwodzie łączymy (mocno dociskając) z kablem obwodowym. Do gniazda tego mikrofonu wciskamy wtyk z następnego mikrofonu. Następne mikrofony łączymy identycznie. Ostatniego mikrofonu nie łączymy nigdzie.
Mikrofon Przewodniczącego włączamy w dowolnym obwodzie i miejscu.
OKABLOWANIE "T": Mikrofony zawierają kabel (ok. 2m) z wtykiem. W komplecie z tymi mikrofonami znajdują się łączniki "T". Łącznik składa się z dwóch wtyków "żeńskich" oraz przewodu (ok. 2m) zakończonego wtykiem "męskim". Przewód z wtykiem "męskim" osadzamy (mocno dociskając) w kablu obwodowym. Do jednego z wtyków "żeńskich" włączamy wtyk mikrofonu. Do drugiego z tych wtyków włączamy wtyk z następnego łącznika.
Gdyby połączyć ze sobą same łączniki, to stworzą one magistralę mikrofonową z odczepami do mikrofonów.
Mikrofon Przewodniczącego włączamy w dowolnym obwodzie i miejscu.

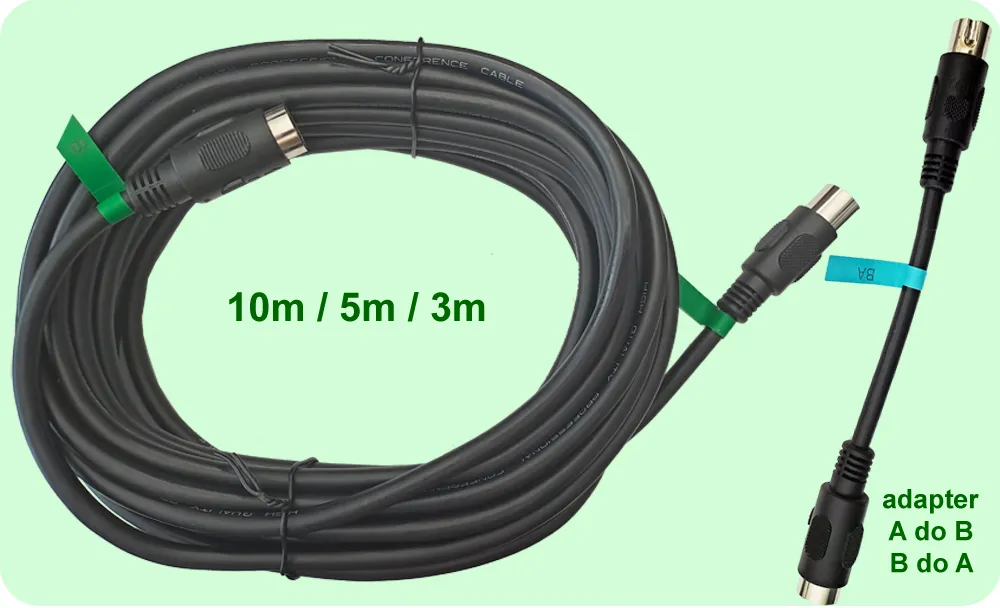

Przedłużki kabla w systemach mikrofonowych.
Kable systemu mikrofonowego są zunifikowane konstrukcyjnie, więc można je przedłużać w zależności od potrzeb. Standardowym kablem obwodowym jest odcinek o długości 10m, który też może być przedłużką. Posiadamy odcinki 3m/5m/10m, można je dowolnie łączyć z instalacją mikrofonową.
Adapter starszego okablowania (A) do nowszego (B). W ostatnich 4 latach przeszliśmy na poprawioną wersję okablowania oznaczoną systemowo (B). Jeżeli do starego systemu okablowania (A) potrzebujemy dołożyć (albo wymienić) mikrofon, należy zastosować adapter A-B. Jest to krótki odcinek kabla z odpowiednią logiką połączeń. Jeżeli nowy mikrofon (w wersji B) musi być zainstalowany w szeregu z mikrofonami starymi (wersja A), to po takim mikrofonie należy zastosować z kolei adapter B-A, by powrócić do pierwotnej konfiguracji.

Pomożemy w wypracowaniu elementów okablowania.

CENA kabla 10m brutto: 184,50 zł.

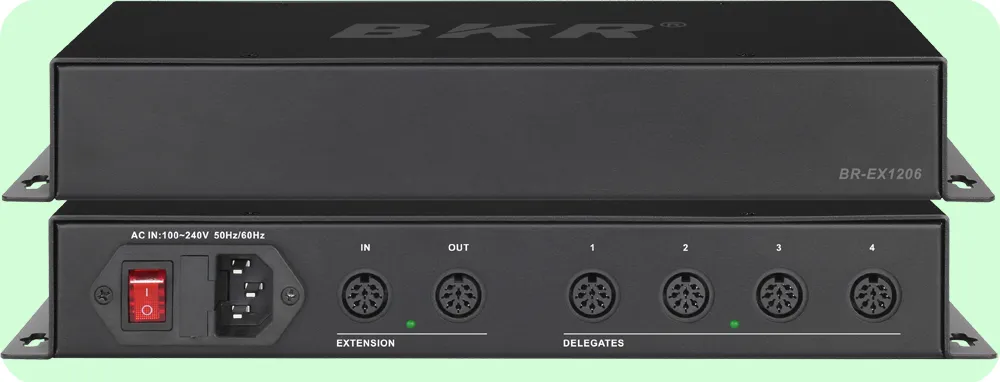

Zasilacz powiększający liczbę mikrofonów w zestawie.

Zasilacz do powiększenia ilości mikrofonów

Zasilacz do następnych
4 x 20 mikrofonów.

Współpracuje z każdym systemem konferencyjnym BKR BLS-...

Każda jednostka centralna obsłuży łącznie 60 mikrofonów.

Zasilacz zwiększa ilość mikrofonów o dodatkowe 4x20szt.

Podłączamy go do gniazda (4) jednostki centralnej.
Posiada wyjście do następnych zasilaczy.
Gniazda 1-4 są tymi samymi złączami co w jednostce centralnej, przy czym jest o jedno gniazdo obwodu więcej.
Urządzenie jest idealnym rozwiązaniem dla dużych sal z mikrofonami instalacyjnymi.

CENA brutto: 738,00 zł.

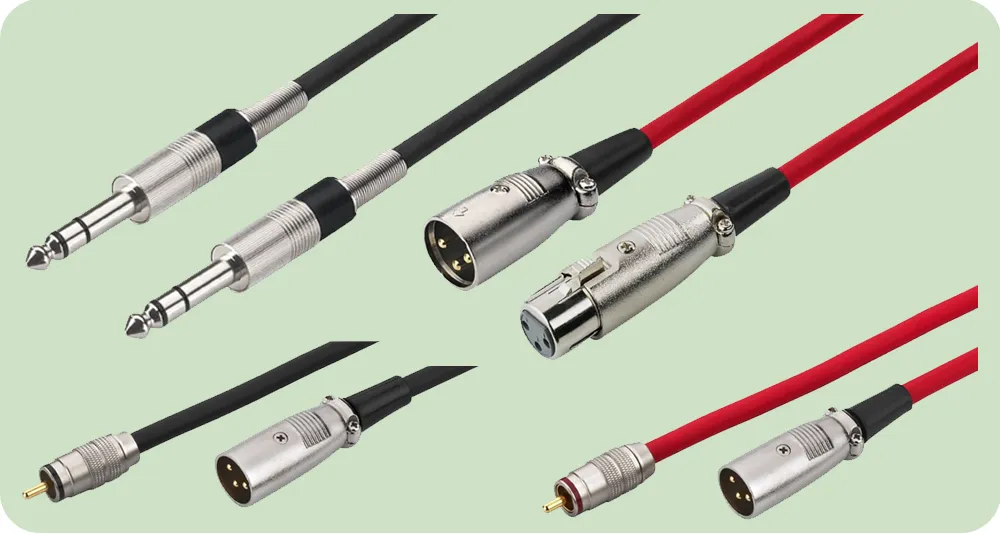

Przewody audio do połączeń w zestawie.

W systemie konferencyjnym stosujemy również inne przewody audio

Przykłady przewodów audio

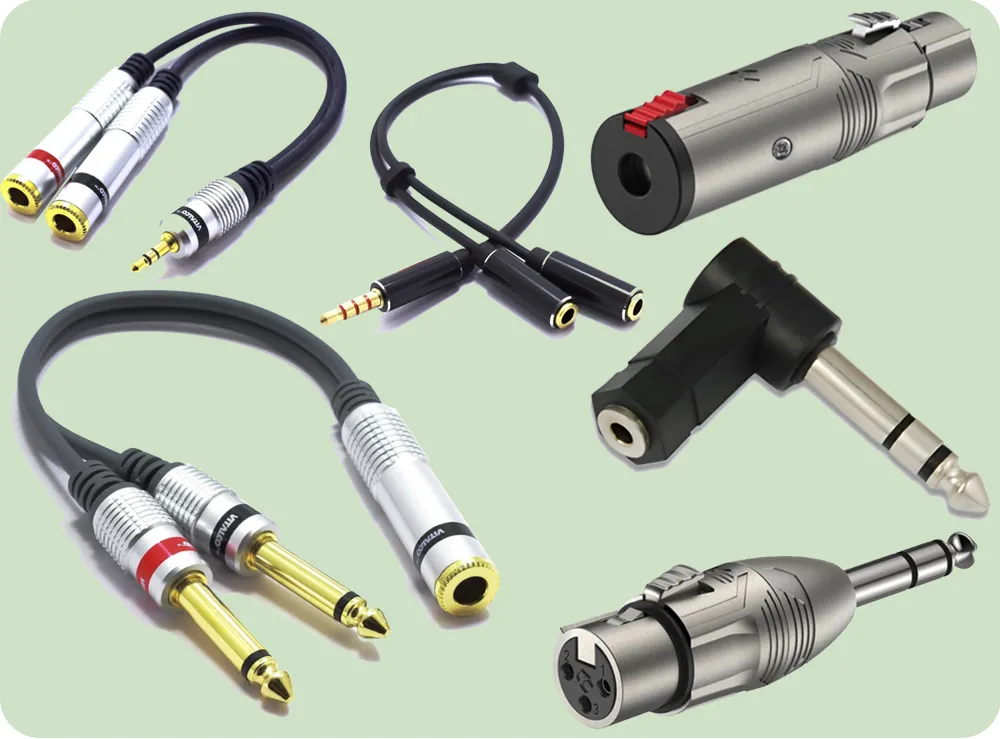

Przejściówki-adaptery audio.
Stosuj je tylko doraźnie.

Każdy nasz zestaw konferencyjny współpracuje z nagłośnieniem.

Jednostkę centralną trzeba połączyć przewodem z innymi urządzeniami. W zależności od konfiguracji sali konferencyjnej, stosujemy odpowiednie okablowanie audio.

Przykłady połączeń audio w systemach konferencyjnych

Połączenie z jednostki do wejścia miksera audio.
Połączenie z jednostki do wejścia rejestratora i(lub) streamera.
Połączenie z systemu nagłośnienia do wejścia audio kamery.
Połączenie z komputera do wejścia miksera.
Połączenie z nagłośnienia do analogowego wejścia komputera.
Połączenie z nagłośnienia do portu USB komputera (przez kartę cyfrową).

Czasami stosujemy przejściówki (adaptery) audio.
Mają one za zadanie dopasowanie typów złącz do posiadanego sprzętu.
Stosuj je tylko w razie potrzeby, gdyż audio "nie znosi" zbędnych połączeń.

Cena kabla wykonanego "na miarę" zależy od zastosowanych złączy oraz typu i długości przewodu. Nie stosujemy materiałów "no name".

CENA brutto (przykład): 123,00 zł.

Kontenery magazynowo-transportowe i szafy rack 19".

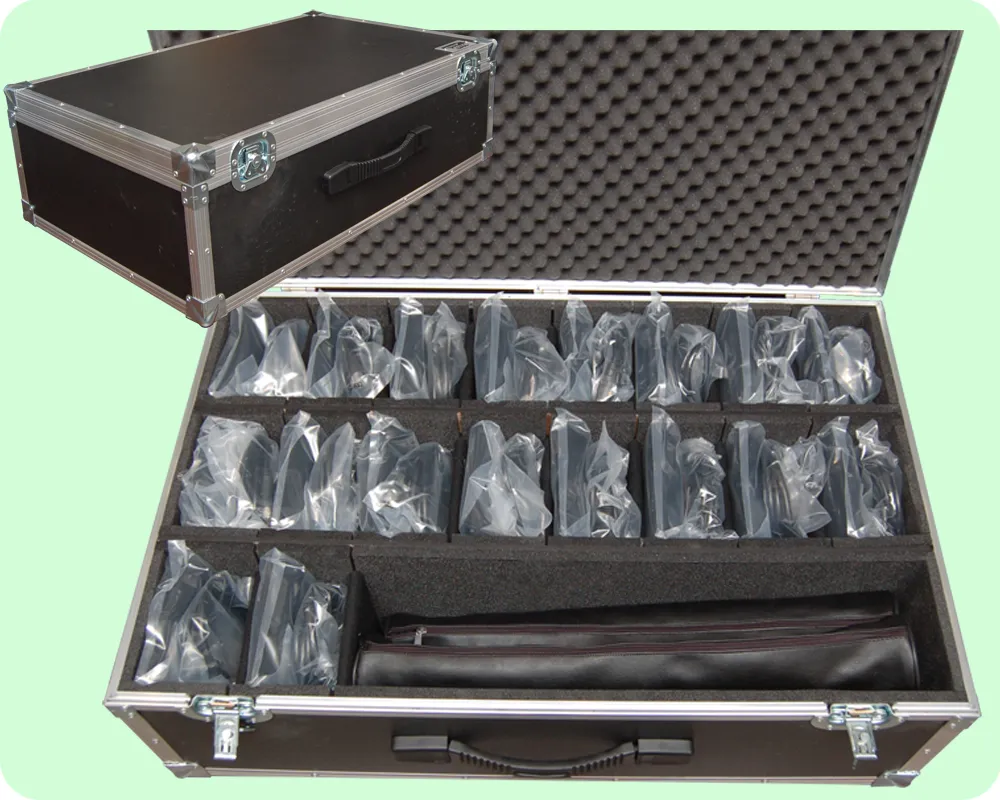

Kontener BLS18 dla 18 mikrofonów konferencyjnych

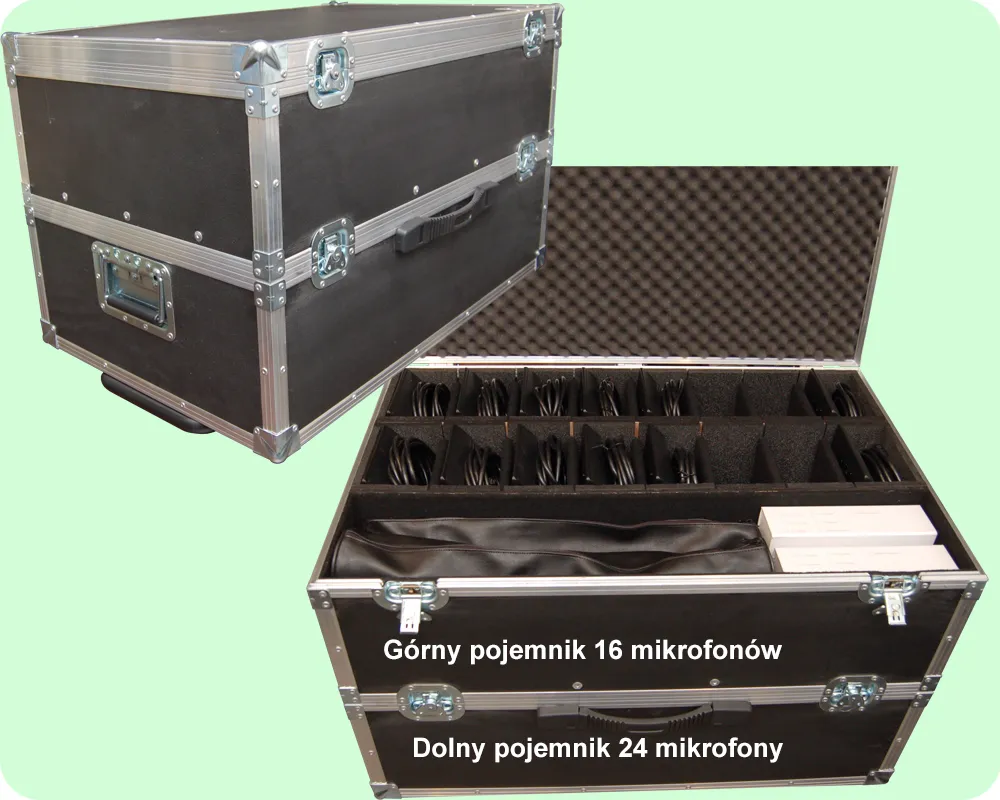

Przykład kontenera dla 40 mikrofonów przewodowych

Kontener BLS40 dla 40 mikrofonów konferencyjnych

Kontenery transportowo-magazynowe do mikrofonów konferencyjnych.

Kontenery transportowe są wykonane tak, jak dla delikatnych urządzeń scenicznych. Dlatego są drogie, ale chronią mikrofony na czas transportu.

Projektujemy kontenery stosownie do potrzeb Klienta.
Mamy też w katalogu kilka gotowych projektów.
Staramy się, by w kontenerze pomieścić również drobne akcesoria.
Nie umieszczamy w kontenerach jednostek centralnych, ponieważ powinny one być w oddzielnej szafie rack.
Przy projektowaniu kontenera należy zsumować wagę wszystkich mikrofonów z wagą samego kontenera.
W zależności od ilości mikrofonów w kontenerze, wyposażamy je w dodatkowe uchwyty a czasami i kółka transportowe.
Mobilne szafy rack 19" są wykonane w tej samej technologii. Na rynku można znaleźć gotowe szafy w różnych wymiarach. Pomożemy w wyborze szafy.
Czas oczekiwania na wykonanie kontenera w firmie zewnętrznej to nawet 40dni.
Z tych i innych powodów nie mamy nic przeciwko samodzielnemu zamawianiu kontenerów.

Przykłady kontenerów wg kolejności obrazków.

Poniższe dane, tj.: parametry oraz ceny podajemy orientacyjnie.

Kontener dla 18 mikrofonów typu BKR BLS‑3515: BLS18
waga całkowita ok. 26kg.
wymiary (sz/gł/wys): 620x440x250mm.
cena brutto 1 845,00zł
Kontener dla 40 mikrofonów typu BKR BLS‑3515: BLS40
waga całkowita ok. 42kg.
wymiary (sz/gł/wys): 790x450x550mm.
cena brutto 3 198,00zł

CENA brutto BLS18: 1 845,00 zł.

Sterowniki kamer IP oraz HDMI.

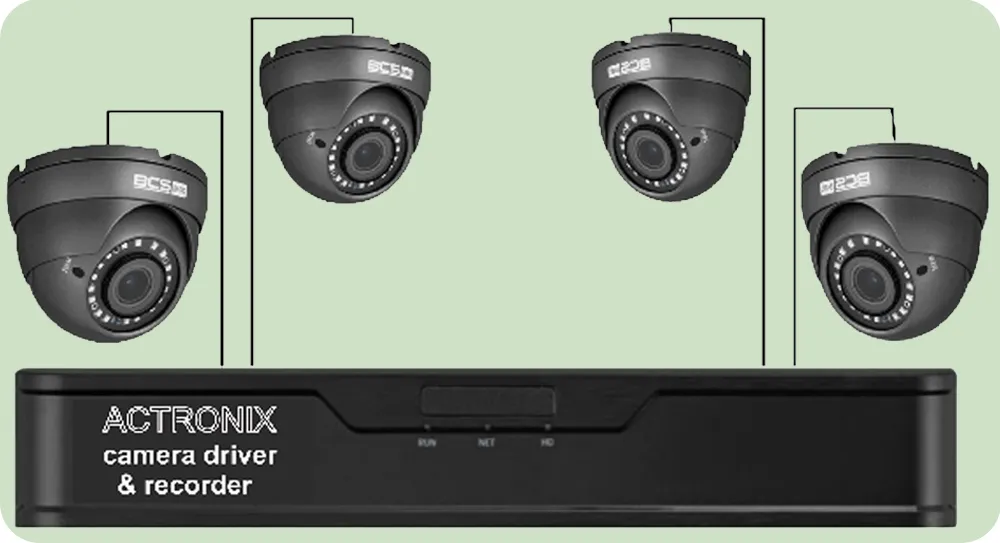

Sterowniki kamer IP do systemu konferencyjnego

Kontroler kamer statycznych IP
Wbudowany rejestrator HDD.

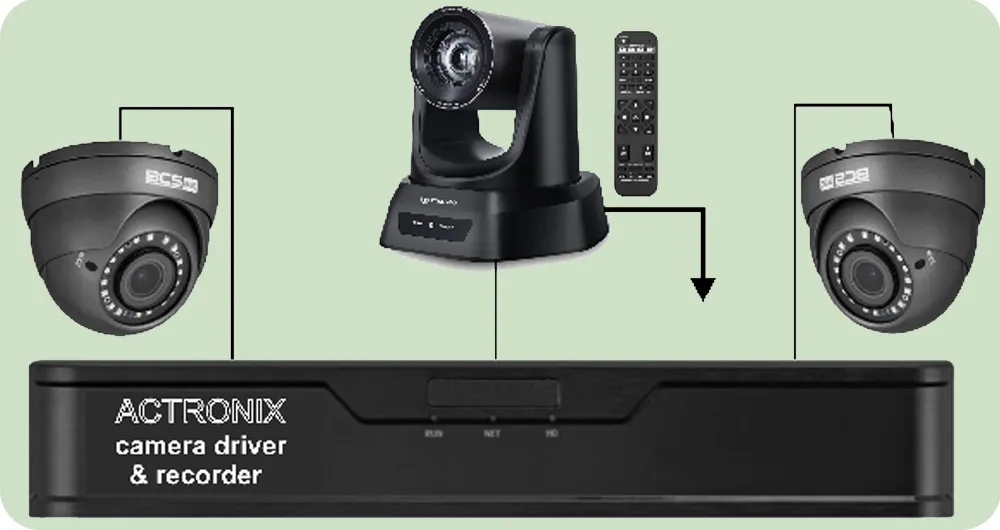

Sterownik konferencyjnych kamer IP z rejestratorem

Sterownik-rejestrator obsłuży różne kamery, w tym kamery ruchome.

Sterownik-rejestrator do jednostki centralnej:
BKR BLS‑U450M.

Mikrofony generują swoje ID przełączając obraz z dedykowanej kamery.

Jednostka centralna wysyła sygnał do sterownika.
Sterownik przełącza obraz wg polecenia jednostki.
Wbudowany rejestrator nagrywa wszystkie kamery lub tylko wybraną kamerę.
Rejestrator zawiera dysk twardy min. 2TB.
Obraz z wybranej kamery jest przekazywany na wyjście HDMI lub LAN sterownika.
Można ręcznie sterować wyborem obrazu za pomocą pilota.
Jednostka centralna również posiada ręczny przełącznik kamer.
Jeżeli stosujemy kamerę (kamery) ruchomą, to jej PTZ jest regulowany bezpośrednio z jednostki centralnej.
W zestawie mogą być kamery statyczne i ruchome, ale zawsze maksimum 4.
Sterownik zawiera wbudowany zasilacz PoE do kamer IP.

Nie narzucamy Klientowi typu i marki kamer.
Jeżeli Klient zdecyduje się na kamery SDI lub AHD, sterownik jest zbędny.

Kamery dostarczamy po uzgodnieniu ich typu.

CENA brutto: 3 690,00 zł.
