Montaż i instalacja nagłosnienia i systemów konferencyjnych

Mikrofony przewodowe - instalacje stałe i przenośne

Mikrofony przewodowe do sal konferencyjnych zawierają czasami wbudowane głośniki i wówczas może nie być potrzebne nagłośnienie wspomagające.

Okablowanie mikrofonów konferencyjnych i ukrywanie przewodów

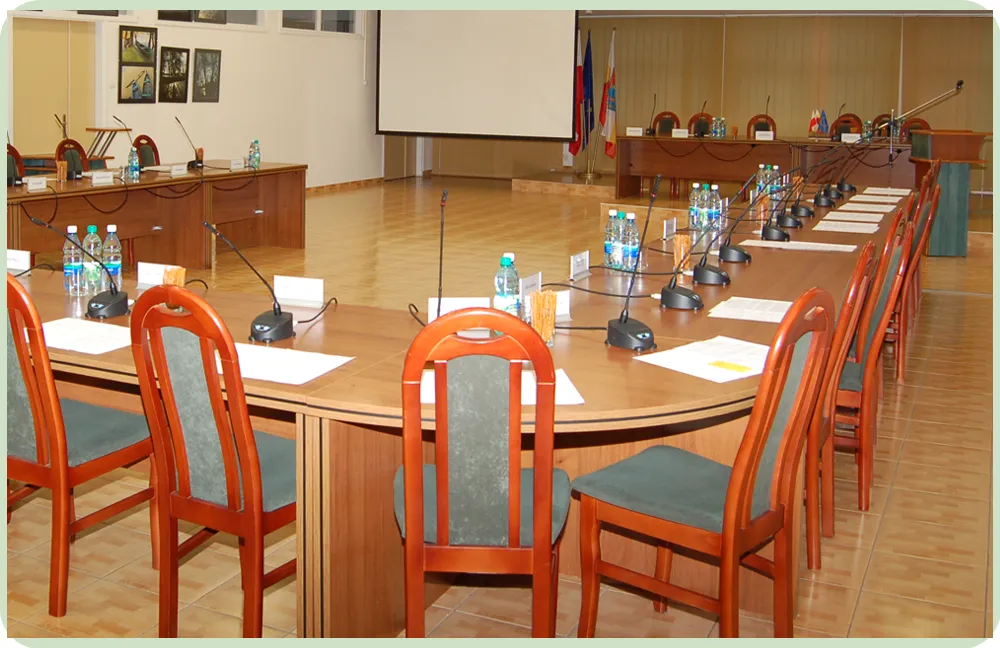

Mikrofony przewodowe łączymy szeregowo: od jednostki centralnej do kolejnych mikrofonów (pierwszy–drugi–trzeci itd.). Najczęściej przewody pozostają na wierzchu, ale w salach reprezentacyjnych warto je ukryć.

• Łączenie jest „od mikrofonu do mikrofonu”; ostatni mikrofon kończy obwód.

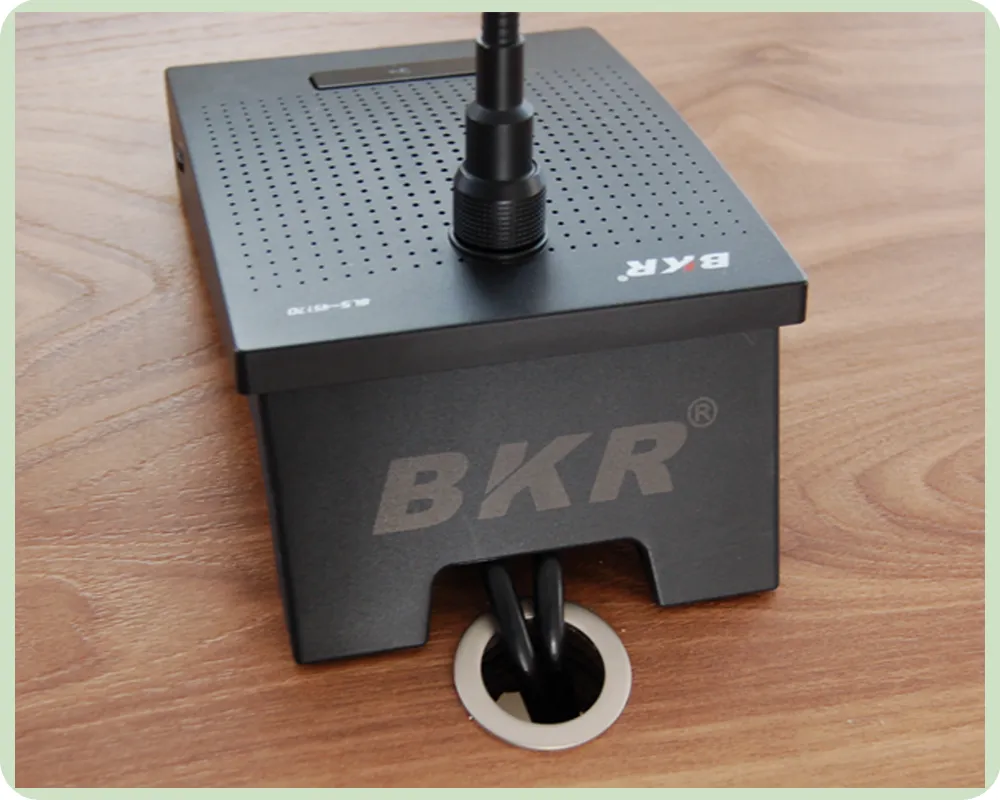

• Kabel między jednostką centralną a pierwszym mikrofonem prowadzimy w listwie podłogowej lub w podłodze (np. do kasety podłogowej).

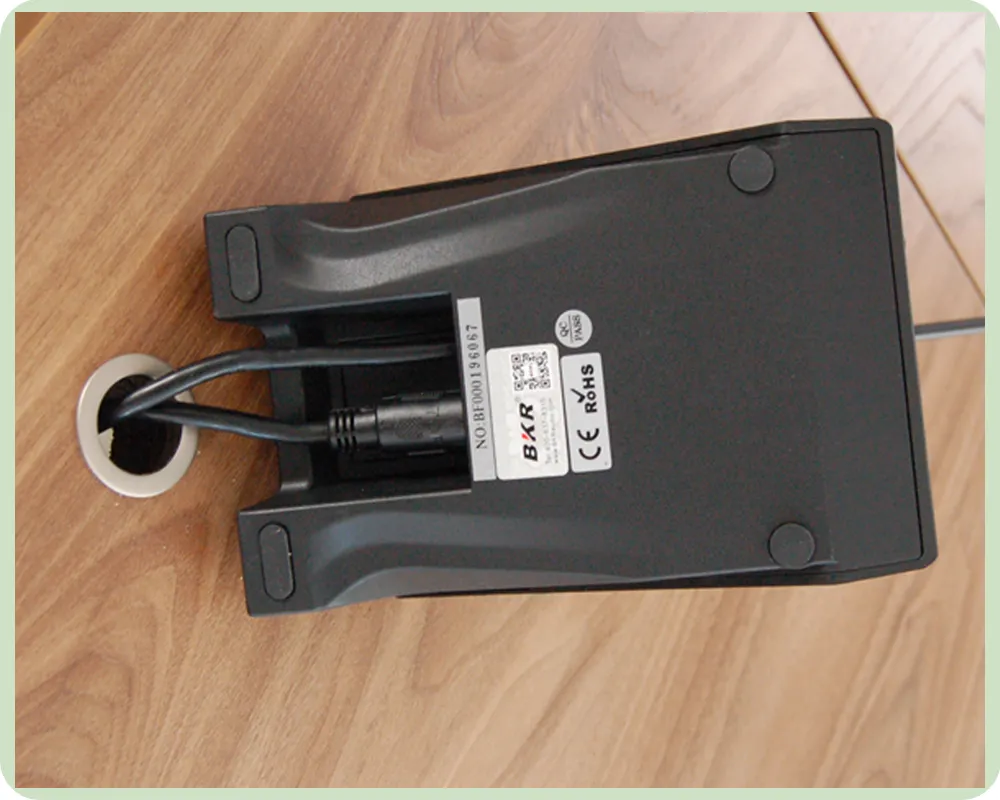

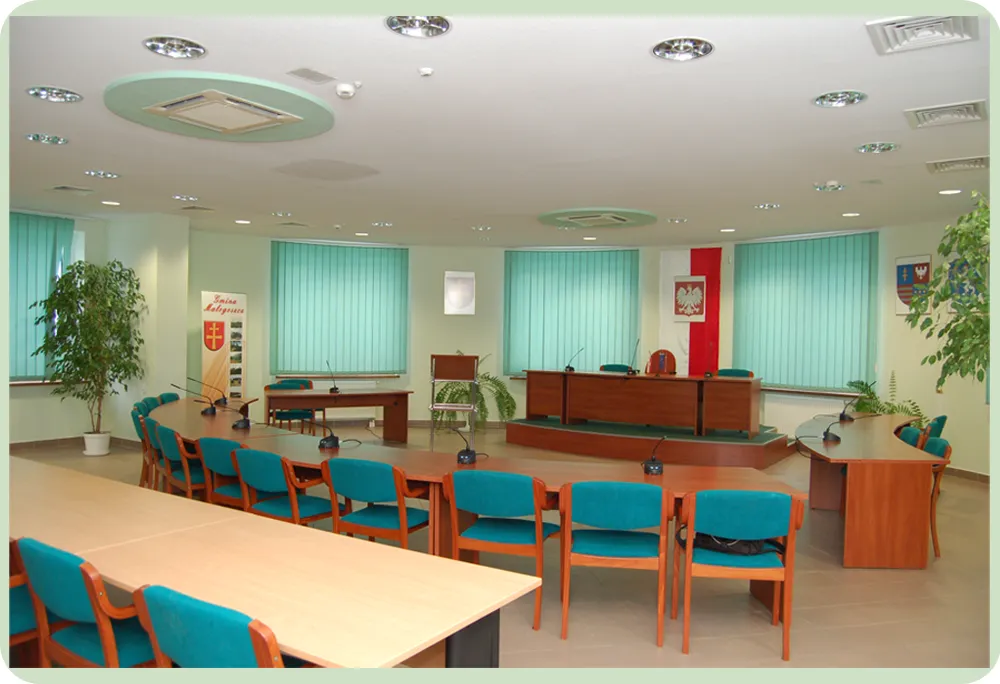

• W blatach stołów stosujemy przepusty, a przewody pod blatami prowadzimy w sposób niewidoczny (niekoniecznie w korytkach).
• W większych lub trudnych układach może być potrzebne 2–3 kable obwodowe.
• Gdy to ułatwia instalację, jednostkę centralną można umieścić przy stole lub pod nim, a do nagłośnienia poprowadzić jeden kabel audio.
• Kluczowa decyzja: instalacja estetyczna (kable ukryte) albo szybkie rozłożenie systemu (kable widoczne).

Zalety mikrofonów przewodowych w salach konferencyjnych

Mikrofony zasilane przewodowo, mimo okablowania, są wygodniejsze później w użyciu i nie wymagają poświęcania im uwagi. Zdarza się jednak, że nie ma innego wyjścia i konieczne jest zastosowanie systemów bezprzewodowych.

Mikrofony bezprzewodowe: analogowe i cyfrowe

Mikrofon bezprzewodowy to nic innego jak mikrofon wyposażony w nadajnik.

Bezmyślne zakupy urządzeń nadawczych, takich jak mikrofony bezprzewodowe, mogą narazić użytkownika na niemałe problemy.

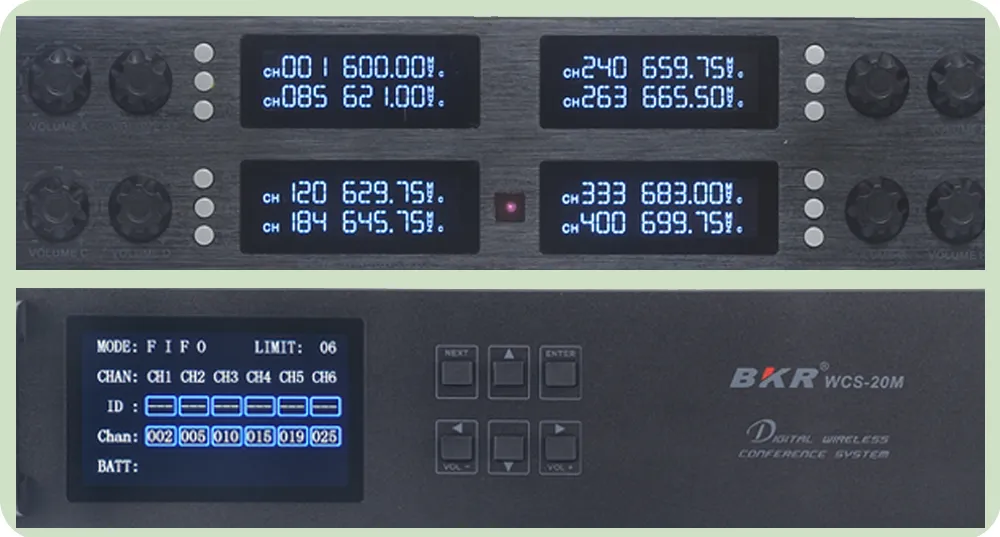

Strojenie częstotliwości i zjawisko IMD w systemach wielomikrofonowych

Przy zakupie mikrofonów bezprzewodowych warto zwrócić uwagę, czy sprzedawca wie, co to są IMD oraz czy zapyta Państwa: gdzie mikrofony będą używane.

• Proszę nie kupować mikrofonów, które nie mają przynajmniej 100 częstotliwości.
• W Polsce i UE wolno używać mikrofonów bezprzewodowych, ale przy spełnieniu pewnych warunków technicznych i ustawień.
• Trzeba znać pasma TV na terenie używania mikrofonów i umieć dostosować ich częstotliwości nadawania.

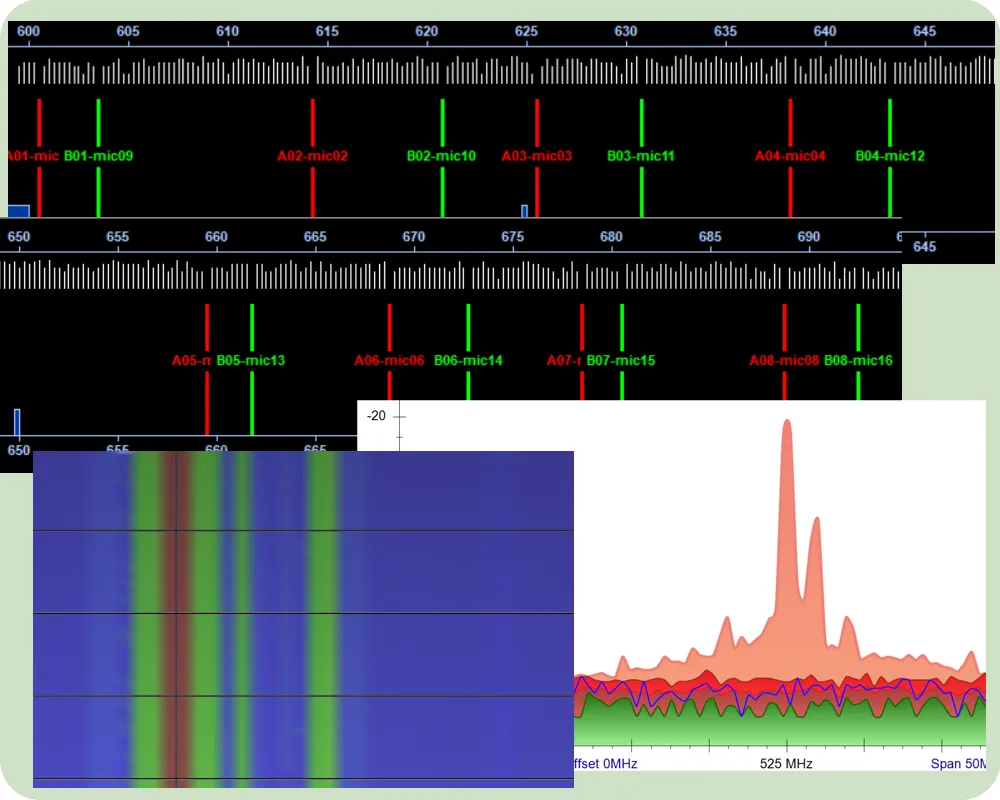

• Przy systemach wielomikrofonowych powstaje zjawisko IMD na skutek wzajemnych zakłóceń pomiędzy nadajnikami w mikrofonach. Aby tego uniknąć, należy dokonać obliczeń za pomocą specjalistycznego oprogramowania. Nie wystarczy "strojenie" kolejnych mikrofonów wg zasady zachowania odstępów pomiędzy kanałami.
• Zakup mikrofonów "z półki", bo ładne i tanie, to nie jest dobry pomysł.

Prawo pozwala sprzedawać urządzenia nadawcze na pasma cywilne (UHF), ale za niewłaściwe ich używanie winę ponosi użytkownik.

Nasi specjaliści, przy sprzedaży mikrofonów bezprzewodowych informują Klientów o zagrożeniach, o zasadach strojenia sprzętu, a nawet wyliczamy komputerowo zestaw częstotliwości do bezpiecznego używania.

Posiadamy też cyfrowe mikrofony konferencyjne (właściwie: cyfrowo sterowane), pracujące w nieco innej technologii.

Nagłośnienie konferencyjne: sufitowe, naścienne i multimedialne

Kilka pytań, na które powinniśmy znać odpowiedź:

Pytania do projektu nagłośnienia sali

• Jakiej wielkości jest sala?
• Czy sala ma sufit podwieszany z odpowiednią przestrzenią pomiędzy sufitami?
• Czy ma być stosowany sprzęt dyskusyjny, czy też jest to sala szkoleniowa?
• Czy mają być odtwarzane pliki multimedialne?
• Czy będzie (jest) ekran z projektorem lub dużym monitorem (TV)?
• Czy jest potrzeba rejestracji audio‑wideo i ewentualnie transmisji internetowej?
• Czy posiadany sprzęt dyskusyjny będzie demontowany po spotkaniach?

Później dopytujemy o jeszcze więcej szczegółów. Choć wydaje się, że powyższe pytania nie dotyczą nagłośnienia, to są ważne.

Stan sali i wymagania Klienta

• Czy sala konferencyjna jest przed remontem (budową) czy jest używana?
• Jeśli jest w użyciu, to należy ustalić trasy kablowe i warunki ich położenia.
• Na końcu pozostaje najtrudniejsza kwestia: jaki budżet Klient chce przeznaczyć na inwestycję?
  Czyli obliczenia kosztów i doprecyzowanie techniczne.

Technologie instalacji: czy 100V, czy niskoimpedancyjna, czy mobilna

• Nagłośnienie w sali konferencyjnej w technice 100V: duże odległości i dużo głośników
• Nagłośnienie w sali konferencyjnej nisko-impedancyjne: to kilka głośników (naścienne/sufitowe), małe odległości.
• Nagłośnienie w sali konferencyjnej mobilne: w postaci kolumn głośnikowych na statywach. Zazwyczaj dwie kolumny estradowe.

Głośniki sufitowe w suficie podwieszanym

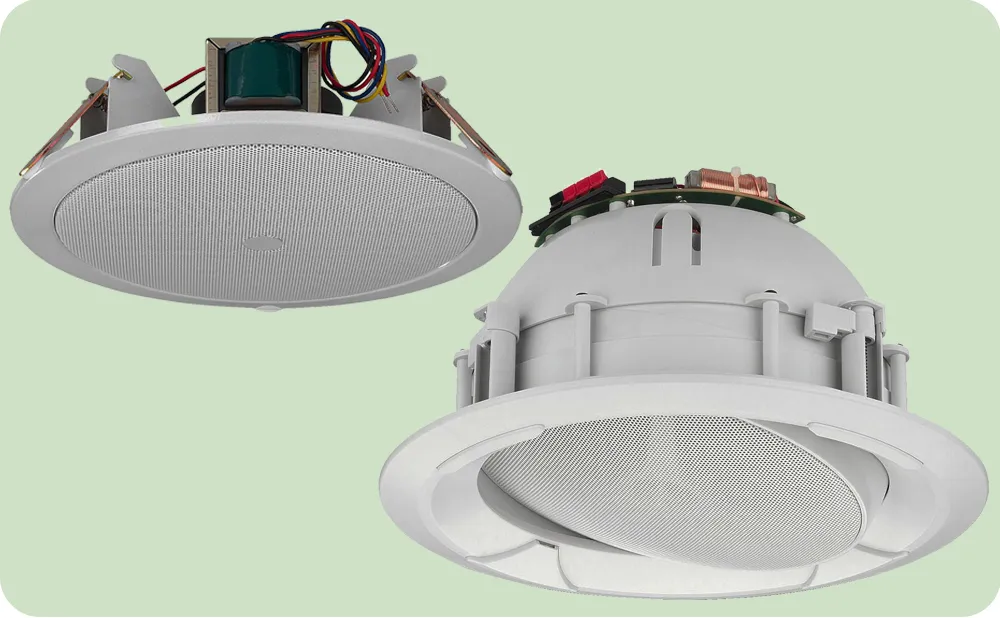

Głośniki montowane w suficie podwieszanym są najlepsze dla nagłośnienia konferencyjnego w technologii 100V:

• Są do granic możliwości ukryte, ale spełniają swoją rolę.
• Przewody prowadzimy nad sufitem i nie wymagają układania korytek.
• Połączeń dokonujemy zwykłą skrętką (0,5 do 0,75mm²), łącząc głośniki równolegle.
• Duże sale możemy podzielić na niezależnie regulowane strefy.
• W zależności od wysokości sali, ilości i „rozłożenia” głośników – sala jest równomiernie „pokryta dźwiękiem”.
• Głośniki sufitowe nie przenoszą dobrze niskich częstotliwości, co dla sprzętu
  konferencyjnego nie ma znaczenia, bo przecież nie emitujemy jakości Hi-Fi.
  Są głośniki sufitowe typu subbas, ale wprowadzają one w drgania konstrukcję sufitową, a co za tym idzie, znacznie zwiększają zniekształcenia dźwięku.
• Do zadań specjalnych, czyli jak najlepszej jakości odtwarzania muzyki, stosujemy
  głośniki sufitowe dwudrożne, w tym kierowane.

Głośniki podwieszane pod sufitem stałym

• Nagłośnienie sufitowe to nie tylko głośniki wmontowane w sufit. Stosowane są również głośniki wiszące z sufitu.

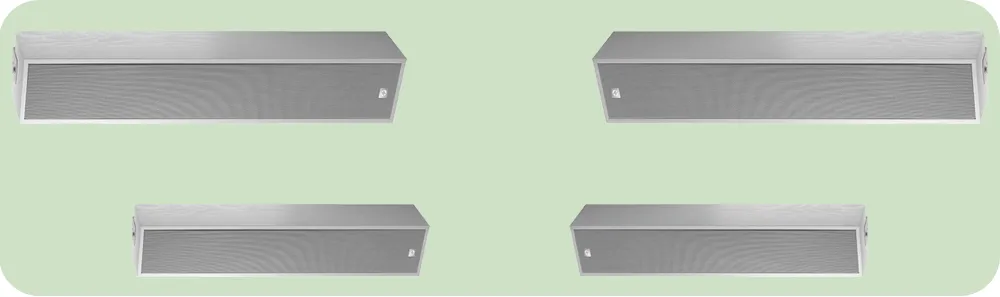

• Specjalnym nagłośnieniem sufitowym są kolumny głośnikowe typu „wąskie-wysokie”, które montujemy na suficie poziomo i kierujemy je w stronę uczestników. To rozwiązanie świetnie sprawdza się w pochyłych salach wykładowych uczelni.

Kolumny głośnikowe to w żargonie nagłośnień duża kolumna, zazwyczaj estradowa lub muzyczna. Wprawdzie niektóre głośniki konferencyjne wyglądają jak małe kolumny, ale to nie to samo. Różnią się od siebie zarówno typem głośników, jak też podziałem pasma na kilka głośników, parametrami akustycznymi w tym charakterystyką przenoszenia dźwięku. To zbyt obszerny temat, aby opisać go tutaj precyzyjnie.

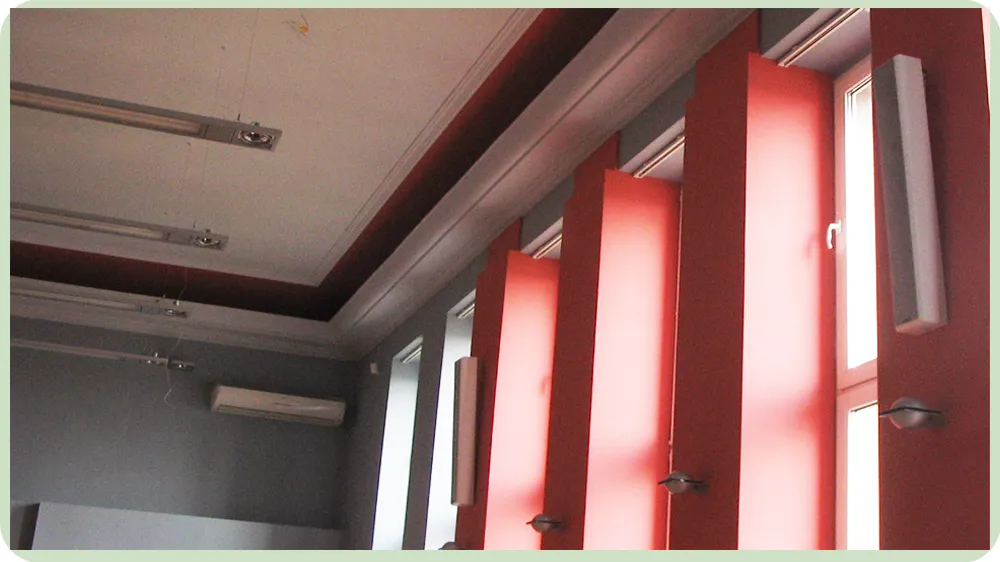

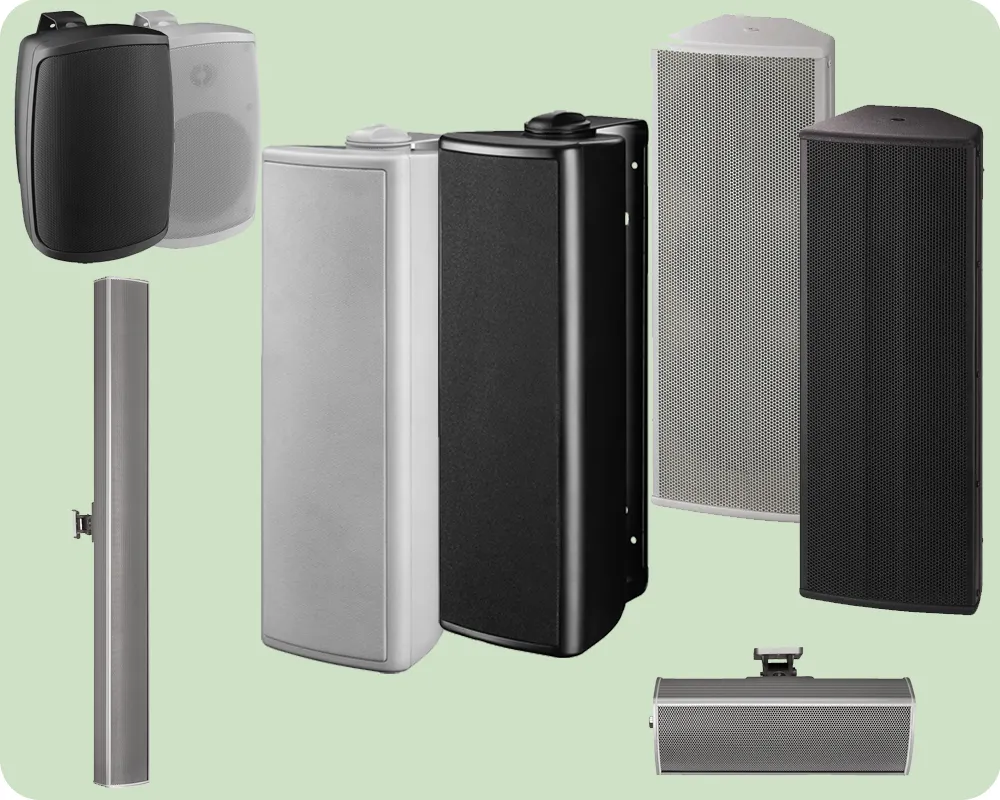

Głośniki naścienne w salach konferencyjnych

• Głośniki naścienne stosujemy tylko wówczas, gdy nie ma możliwości stosowania głośników sufitowych. Ta zasada dotyczy: sal konferencyjnych, szkoleniowych, obiektów publicznych, a nawet szkół.
• Wyjątek stanowi projekt oparty o multimedialne nagłośnienie konferencyjne, gdzie sala ma być konferencyjna, ale mamy zamiar odtwarzać wysokiej jakości filmy.
• Gdy wybierzemy typ oraz ilość głośników naściennych, należy przemyśleć: jak i gdzie je rozmieścić. Choć bardziej prawidłową kolejnością jest "wizja lokalna" a po niej: dobór typu, ilości i miejsc montażu głośników.
• Najgorszą decyzją o rozmieszczeniu głośników jest opcja: "w czterech rogach sali".
  Ale też, decyzja jak je rozmieścić w obiekcie konferencyjnym, zależy od wielu czynników, głównie parametrów sali, jej konstrukcji, wielkości i ilości okien, planowanego rozstawienia miejsc dla uczestników i wielu innych aspektów.
• Nad tą decyzją musi pochylić się zawodowiec i uzgodnić to z Klientem.
• Zawodowiec przemyśli i zaproponuje, jak położyć instalację głośnikową.
• W instalacjach z głośnikami naściennymi wykorzystuje się głównie technikę "100V" ‑jak w instalacjach sufitowych.

Powyższe opisy to tylko mały fragment zagadnienia, dlatego polecamy by tym tematem zajęli się fachowcy z dużym doświadczeniem.

W małych salach konferencyjnych używamy zazwyczaj wzmacniacza z wbudowanym mikserem. Dość często to urządzenie wyposażone jest w odtwarzacz z karty SD lub pendrive'a, czasami w odbiornik radiowy.
W zależności od wielkości i konstrukcji sali konferencyjnej stosowane są też wzmacniacze wielo‑strefowe.

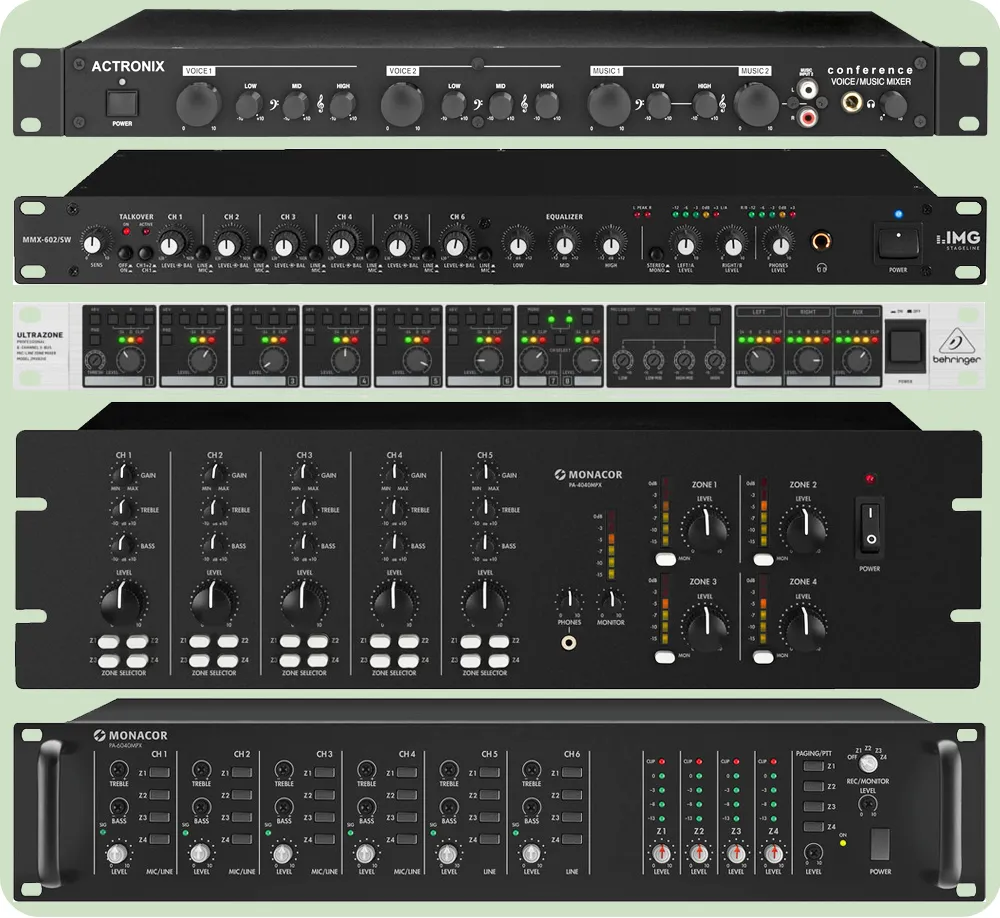

Miksery rack 19″ do systemów konferencyjnych

• Unikamy stosowania mikserów leżących, skupiamy się głównie na mikserach do montażu w szafie rack 19″
• Mikser powinien mieć minimum tyle wejść, ile źródeł sygnału podłączymy.
  Źródła sygnału to:  zestaw mikrofonów konferencyjnych,  oddzielny mikrofon,  odtwarzacz  czy PC. Zestaw mikrofonów konferencyjnych wymaga zazwyczaj tylko jednego wejścia w mikserze.
• Dobrze jest, gdy mikser wyposażono w jeden wspólny korektor barwy dźwięku. Wspaniale, gdy każde wejście ma taki korektor.
• Niektóre miksery są wyposażone w komutator matrycowy. Bardzo potrzebny do dużych sal konferencyjnych.
• Gdy sala służy również do wideo‑konferencji, stosujemy "separator linii zwrotnej".
• Wyjścia w mikserze to min.: do wzmacniacza, do nagrywania i do streamingu.

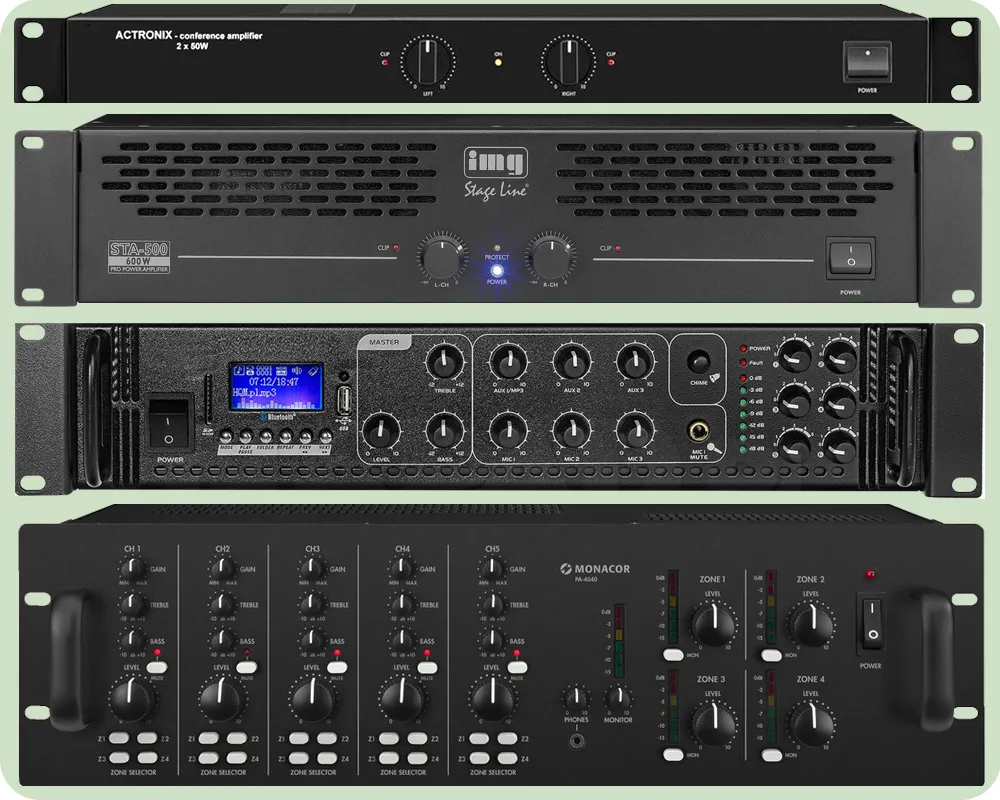

Wzmacniacze rack 19″ do systemów konferencyjnych

• Czy to ma być jeden wzmacniacz (np. z wbudowanym mikserem), czy wzmacniacz wielo‑kanałowy a nawet kilka wzmacniaczy - decyduje przyjęty projekt wyposażenia sali a ten zależy od jej wielkości.
• Niezależnie od tego, czy wybieramy pojedynczy wzmacniacz (np. z wbudowanym mikserem) czy system oparty na wielu wzmacniaczach, moc wyjściowa urządzenia (lub urządzeń) musi być dopasowana do wielkości sali oraz ilości głośników.
• Nagłośnienie do sali konferencyjnej to nie to samo co nagłośnienie estradowe, czy multimedialne.
  Należy je traktować jak narzędzie do "wspomożenia słyszalności", by uczestników nie męczyć za wysokim poziomem dźwięku.
• Zazwyczaj stosuje się wzmacniacze i głośniki w technice 100V.

Powyższe opisy to tylko mały fragment zagadnienia, dlatego polecamy by tym tematem zajęli się fachowcy z dużym doświadczeniem.
